自攻牙套概述及加工方式

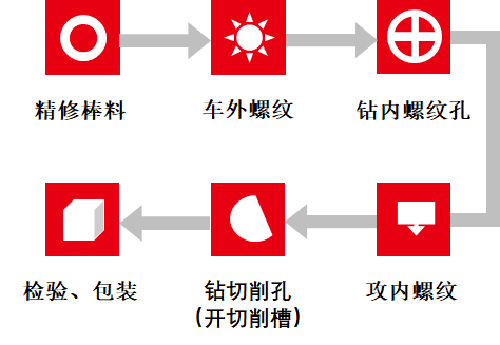

自攻牙套也叫自攻螺套，自攻鑲件，是一種新型的加強螺紋強度的緊固件，自攻螺套內外都有螺紋，嵌入塑料、鋁合金、鑄鐵、銅等較軟材料內，可以形成較高強度的內螺紋孔，自攻螺套也可對已經發生損壞的內螺紋進行修復。自攻牙套采用整體車削加工，大概工藝流程如下圖,一次裝卡，完成內外螺紋加工。

自攻牙套的常見分類

自攻牙套可按基材分為硬質基材用牙套與軟質基材用牙套。

硬質基材用

KKV牙套適用，302型開槽型、307/308型三孔型。常見基材為鋁合金、鑄鐵等，極少用于硬木、中密度纖維板、熱塑性熱固性塑料。

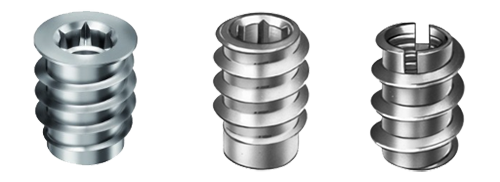

軟質基材用

Rampa或DIN7965牙套適用。常見基材為軟木、膠合板、刨花板、硬木、中密度纖維板、熱塑性熱固性塑料。

自攻牙套的安裝方式

 自動安裝

 當安裝數量較多時，可用專用自攻螺套安裝工具，首先把自攻螺套安裝到專用工具上，將裝好螺套的工具旋入預制孔內一圈左右，在確保工具與預制孔端面垂直后再用力將螺套旋入，當自攻螺套端面低于預制孔端面0.2mm左右時,停止旋入并反向將專用工具旋出。自攻螺套安裝工具尾端為一六角頭，可連手動攻牙扳手，也可接電動或氣動工具。

 手動安裝

當安裝數量較少時，可以采取簡易安裝方法，具體就是采取對應規格螺栓+螺母的方法，將自攻螺套固定在對應型號的螺栓上，用同型號的螺母固定，使三者成為一個整體，再用扳手把螺套擰入底孔，后把螺栓退出來即可。

自攻牙套的檢驗內容

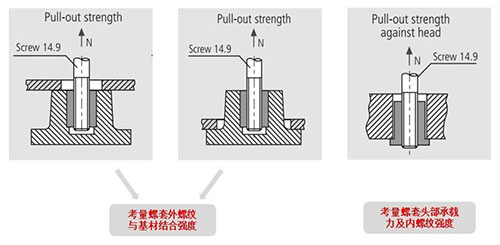

拉脫強度

考量螺套外螺紋與基材結合強度以及螺套頭部承載力及內螺紋強度。

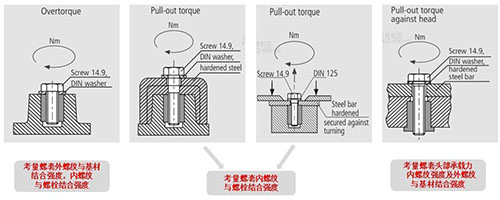

 旋脫扭距

主要考量螺套外螺紋與基材結合強度，內螺紋與螺栓結合強度。螺套內螺紋與螺栓結合強度。螺套頭部承載力內螺紋強度及外螺紋與基材結合強度。
